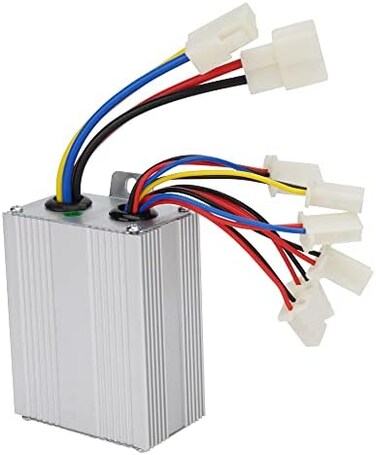

وحدة تحكم سرعة محرك WEIYINGSI Wingsmoto 24 فولت 500 واط للدراجات الكهربائية والسكوترات والدراجات الهوائية والدراجات ثلاثية العجلات، صندوق تحكم بمحرك الفرشاة

جهد التشغيل: 24 فولت، المحرك المتوافق: محرك تيار مستمر ذو فرش، قدرة المحرك المقدرة: 500 واط، حماية من انخفاض الجهد: 19.5 فولت ~ 20. محرك قابل للاستخدام بجهد 5 فولت: منظم سرعة 24 فولت 500 واط 1~4 فولت (وظيفة الخانق): وحدة التحكم هذه مناسبة للدراجات الكهربائية والدراجات ثلاثية العجلات والدراجات البخارية. هذه وحدة تحكم لمحرك ذي فرش. وصف واجهة الأسلاك: أصفر وأسود (1): فرامل، أصفر رفيع (إشارة الفرامل) / أسود رفيع (طاقة سالبة). أحمر وأسود (2): ضوء الفرامل، أحمر رفيع (طاقة موجبة) / أسود رفيع (طاقة سالبة). أحمر وأزرق (3): مفتاح التشغيل (أقفال الطاقة)، ​​أحمر رفيع (VCC) / أزرق رفيع (في حالة عدم وجود أقفال طاقة)، ​​توصيل أحمر بالأزرق. أحمر وأسود (4): منفذ الشحن، أحمر رفيع (طاقة إدخال الشحن موجبة) / أسود رفيع (طاقة سالبة). أحمر وأسود (5): ضوء المؤشر، أحمر رفيع (مخرج طاقة المؤشر) / أسود رفيع (مؤشر سالب). أحمر وأسود وأزرق (6): منظم السرعة (الخانق)، أزرق رفيع (إشارة مقود السرعة) / أسود رفيع (طاقة سالبة). الأحمر (1~4 فولت طاقة موجبة) الأصفر والأزرق (7: توصيلات المحرك، أصفر سميك (سالب المحرك) / أزرق سميك (موجب المحرك) الأحمر والأسود (8 (كابل كبير: توصيلات البطارية، أسود سميك (سالب الطاقة) / أحمر سميك (موجب الطاقة).
