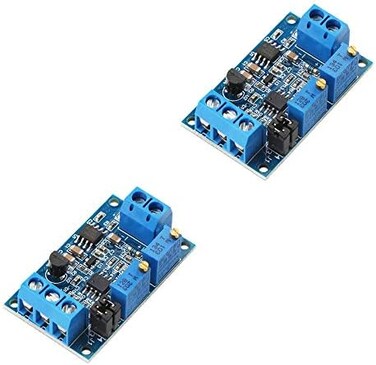

وحدة تحويل التيار إلى الجهد من Ximimark (قطعتان) 0/4-20 مللي أمبير إلى 0-3.3 فولت، 0-5 فولت، 0-10 فولت، لوحة تحويل إشارة جهاز إرسال الجهد

تعليمات الاستخدام: يتم توصيل الوحدة كما هو موضح، وجهد التغذية من 7 إلى 36 فولت (إذا كان الخرج يصل إلى 10 فولت، فيجب أن يكون جهد التغذية أكبر من 12 فولت). بعد التشغيل، يجب أن يضيء مؤشر D2، وإلا تحقق من توصيل الأسلاك. اللوحة محمية ضد عكس القطبية، ولن يحدث احتراق في حالة التوصيل العكسي. عندما يكون تيار الإدخال عند أدنى قيمة (0 مللي أمبير أو 4 مللي أمبير)، اضبط مقياس الجهد ZERO لجعل خرج VOUT عند أدنى قيمة (0 فولت أو أي جهد آخر). عندما يكون تيار الإدخال عند أعلى قيمة (20 مللي أمبير)، اضبط مقياس الجهد SPAN لجعل خرج VOUT عند أعلى قيمة (3.3 فولت أو 5 فولت أو 10 فولت). عندما يكون تيار الإدخال من 4 إلى 20 مللي أمبير، يمكن أن يكون الخرج عند 2.5 فولت. وفقًا لاحتياجاتك، حدد النطاق المناسب من خلال وصلة التوصيل: من 4 إلى 20 مللي أمبير: نطاق 0 إلى 2.5 فولت: J1، يتم توصيل الطرفين 1 و2، 3، 4 أقدام متصلة 0 3. نطاق 3 فولت: J1 1، القدمان غير متصلتين، 3، 4 أقدام غير متصلة 0 5. نطاق 0 فولت: J1 1، القدمان متصلتان، 3، 4 أقدام متصلة 0 10. نطاق 0 فولت: J1 1، القدمان متصلتان، 3، 4 أقدام غير متصلة 0 20 مللي أمبير: 0 3. نطاق 3 فولت: J1 1، القدمان متصلتان، 3، 4 أقدام متصلة 0 5. نطاق 0 فولت: J1 1، القدمان متصلتان، 3، 4 أقدام متصلة 0 10. نطاق 0 فولت: J1 1، القدمان متصلتان، 3، 4 أقدام غير متصلة ملاحظة: يتطلب تركيب الوحدات الإلكترونية معرفة أساسية وخبرة عملية في مجال الإلكترونيات. يرجى الشراء بعناية. القياس يدوي، مع وجود خطأ بسيط. يرجى التحقق من المقاس بالتفصيل قبل الشراء. قد تختلف الألوان الحقيقية قليلاً عن الصور، حيث يعتمد ذلك على نوع الجهاز إعدادات الشاشة وسطوع الإضاءة. تتضمن العبوة: قطعتين.
