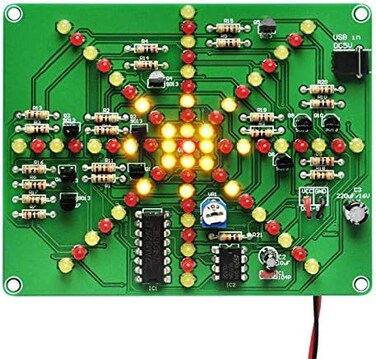

مجموعة أدوات جيكفن الإلكترونية لتجميع مصابيح LED الوامضة، لوحة تدريب على اللحام، لوحة الدوائر المطبوعة (PCB)، طقم تركيب ذاتي EK1874

يتدفق ضوء LED من الداخل إلى الخارج، مما يخلق تأثير مصباح الماء المتفجر. يمكن تعديل سرعة تدفق LED لتلبية مختلف الاحتياجات. لوحة دوائر مطبوعة عالية الجودة، حتى المبتدئين يمكنهم اللحام بنجاح بسهولة. خطوات التركيب: 1. تركيب المقاومات: مقاومة 200 أوم مثبتة على R2 R10، ومقاومة 1 كيلو أوم مثبتة على R1 وR2 R10، ومقاومة 10 كيلو أوم مثبتة على R21. 2. تركيب مصباح LED أحمر على D1. 3. من اليسار إلى اليمين، يتم تركيب مصابيح LED بالترتيب التالي: أحمر، أصفر، أحمر، أصفر. يتوافق قطب الأنود لمصباح LED مع الموضع المربع. 4. يتم تركيب مصابيح LED بالترتيب التالي: أحمر، أصفر، أحمر، أصفر. 5. اكتمال تركيب جميع مصابيح LED. 6. تركيب غطاء المقاومة القابل للتعديل، والمكثف الإلكتروليتي، ومقبس طاقة التيار المستمر. 7. تركيب الصمام الثلاثي S9013 على الموضعين Q1 وQ10. 8. تركيب الدائرة المتكاملة. انتبه لاتجاه الأطراف. 9. لحام السلك الأحمر لصندوق البطارية على VCC. يتم لحام السلك الأسود بالأرضي (GND). تحقق من اتجاه مكثف لوحة الدوائر المطبوعة (PCB).
